Основные методы расчёта схем инверторов тока заканчивается подбором, из справочных данных, подходящего магнитопровода. Может быть это и верно, но как правило приходится выбирать из того что есть, и поэтому в этой статье предложен несколько другой подход, а именно начинаем с имеющего в наличии сердечника и вокруг него ведутся уже все расчёты. Первое, что необходимо сделать, это оценить мощность магнитопровода.
Полный расчёт трансформатора высокочастотного инвертора в этой статье описан не будет, остановимся лишь только на общих данных. Если возникнет необходимость полного анализа, при условии нашей заинтересованности в этом, то обращайтесь отдельно, электронный адрес есть на главной странице.
Здесь предложен упрощенный, но достаточно надежный способ

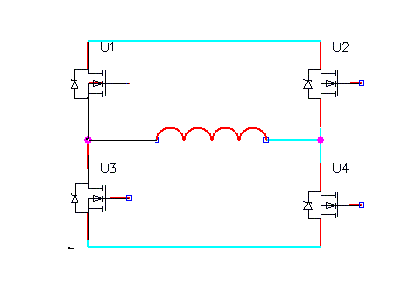

расчета трансформатора для блока питания, изготовленного по мостовой схеме.
Прежде всего необходимо рассчитать (в ваттах) используемую мощность трансформатора Рисп=1,3*Рн (Рн - мощность, потребляемая нагрузкой). Далее, задавшись габаритной мощностью Ргаб, которая должна удовлетворять условию Рраб>=Рисп следует подобрать подходящий ферритовый магнитопровод. Его параметры связаны с Рраб соотношением Рраб=Sс*So*f*Bmax/150, Вт. Здесь f - частота преобразования напряжения. Гц: Sc=(D-d)*h/2 - площадь сечения магнитопровода, см.кв. (D и d - соответственно наружный и внутренний диаметры, h - высота кольца, см); So - площадь окна магнитопровода, см.кв.; Вmax - максимальное значение индукции (в тесла), которое зависит от марки феррита и может быть определено по справочнику, содержащему сведения о ферромагнитных материалах .После этого, задавшись напряжением на первичной обмотке трансформатора U1, находят число витков w1=0,25*10^4*U1/f*Bmax*Sc. Для мостового преобразователя U1=Uпит, где Uпит - напряжение питания преобразователя. Полученное значение W1 необходимо округлять в большую сторону (во избежание насыщения магнитопровода).
Далее определяют максимальный ток I (в амперах) первичной обмотки: I1max=Pн/КПД*U1 (КПД - КПД преобразователя, обычно 0,8) и диаметр (в миллиметрах) ее провода: d1=0,6*(кв. корень из I1max). В заключение находят число витков выходной обмотки трансформатора: w2=w1*U2/U1 и диаметр провода: d2=0.6*(кв. корень из I2max), (U2 и I2 - соответственно напряжение и ток вторичной обмотки).
